Algemene beschrijving

Een gasveer bestaat uit een cilinderbuis met een daarin heen- en weer bewegende zuigerstang v.z.v. zuiger. De gasveer is gevuld met, onder (hoge) druk staande, stikstof. Aan de voorzijde (stangzijde) is de cilinderbuis afgedicht middels een geleiding waar doorheen de zuigerstang heen en weer beweegt. Aan de achterzijde (huiszijde) is de cilinderbuis afgedicht middels een bodemstuk.

De druk is aan beide zijden van de zuiger gelijk, daar zich in de zuiger een doorstroom kanaal bevindt dat middels een (kleine) hoeveelheid olie, tevens zorgt voor een einddemping van zowel de ingaande- als de uitgaande slag. De afvuldruk vermenigvuldigd met het oppervlak van de zuigerstang bepaalt de uitschuifkracht van de gasveer.

Uitvoering:

De Airax gasveren worden standaard geleverd met een zwart gecoate of gespoten cilinderpijp, waardoor een uitstekende corrosiebestendigheid wordt verkregen.

Onze eigen T.Technics gasveren worden geproduceerd uit/met/van onderstaande materialen:

Standaardgasveren:

Cilinderbuizen uit St.37-2 BK of NBK volgens DIN 2391/93/94, gecoat of geel gebichromatiseerd.
Zuigerstangen uit hardverchroomde as CK45 of 20 MnV6 .
Geleidingen en bodemstukken uit werkstof nr. 2.1090 (Rg7) of aluminium 51ST, of staal verzinkt.
Zuigerstangafdichtingen uit thermoplastisch polyurethaan of rubber.
O-ringen uit NBR (Nitril elastomeer) hardheid 70 Shore A.

RVS gasveren:

Cilinderbuizen uit de austenitische werkstof nr. 1.4435 (316L) of 1.4571(316Ti).
Zuigerstangen uit hardverchroomde as werkstof nr. 1.4057 (AISI 431) of AISI 316.
Geleidingen en bodemstukken uit werkstof nr. 2.1090 (Rg 7).
Zuigerstangafdichtingen uit thermoplastisch polyurethaan.
O-ringen uit NBR (Nitril elastomeer) hardheid 70 Shore A.

Gebruik:

De gasveren zijn ontworpen voor gebruik van/met/in:
Een temperatuursbereik van – 30 tot + 80 graden Celsius.

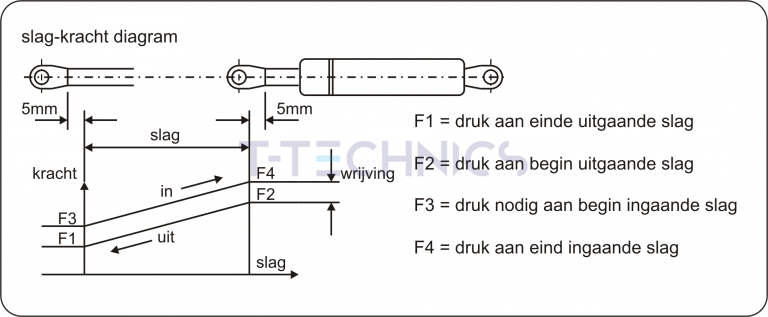

De uitschuifkracht F1 wordt gemeten bij + 20 graden Celsius. Per 10 graden Celsius geldt een afwijking van +/- 3,4 % drukverhoging/verlaging.

Zie voor toleranties op uitschuifkracht en lengtematen onze algemene informatie pagina.
